| 브랜드 이름: | ITI-LINK |
| 모델 번호: | ITI-CT5SF-018 |
| 모크: | 1000pcs |
| 지불 조건: | t/t |
| 공급 능력: | 2000pcs/day |

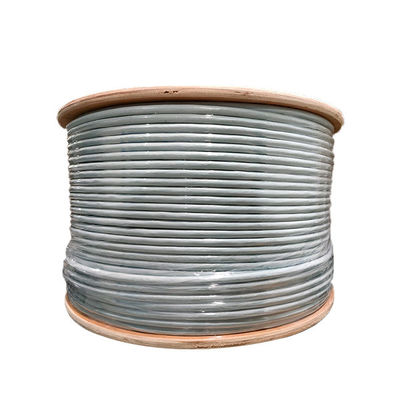

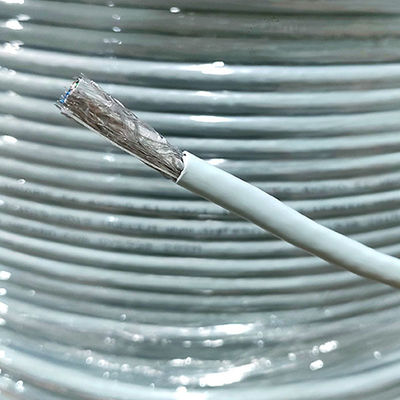

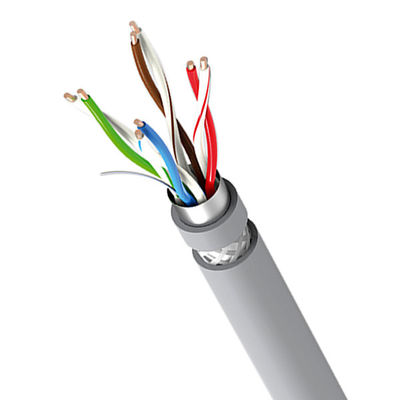

이 24AWG Cat5e SFTP 연선 구리 회색 PVC 자켓 케이블은 보안 네트워킹 애플리케이션을 위해 설계되었습니다. 고품질 구리 도체와 SFTP 차폐로 제작되어 간섭을 최소화하면서 안정적인 데이터 전송을 보장합니다.
| 구조 항목 | 설명 | 전기적 특성 |
|---|---|---|
| 도체 | 재질: 연선 솔리드 구리 (연신율: 19-24%) OD: 24 AWG |
20°C에서의 도체 저항: ≤ 9.5 Ω/100m 페어 내 불균형 저항: ≤ 2% |
| 절연 | 재질: HDPE 8303 OD: 0.90 ± 0.02 mm 평균 THK: 0.20 mm |
20°C에서의 절연 저항: >1500 MΩ/100m 상호 정전 용량: 5600 pF/100m MAX |
| 페어 꼬임 | 레이 & 방향: 페어당 다양한 길이 | 100MHz에서의 특성 임피던스: 100 ± 15 Ω |
| 외부 실드 | 재질: 폴리에스터 필름/알루미늄 호일 (PET/ALU) 커버리지: ≥ 115% |
유전 강도 테스트 전압: 1.00KV DC 또는 0.7 KV AC, 1분 동안 |
| 자켓 | 재질: PVC, 50P, -20~75℃ OD: 6.5 ± 0.2 색상: 회색 |
스파크 테스트: 2000 ± 250VOC |
| 주파수 (MHz) | 감쇠 (최대 dB/100m) | 전파 지연 (최대 ns/100m) | 반사 손실 (최소 dB) | NEXT (최소 dB) |
|---|---|---|---|---|
| 4 | 4.05 | 552 | 23.01 | 56.27 |
| 8 | 5.77 | 546.73 | 24.52 | 51.75 |
| 10 | 6.47 | 545.38 | 25 | 50.3 |
| 16 | 8.25 | 543 | 25 | 47.24 |
| 20 | 9.27 | 542.05 | 25 | 45.78 |
| 25 | 10.42 | 541.2 | 24.32 | 44.33 |
| 31.25 | 11.72 | 540.44 | 23.64 | 42.88 |
| 50 | 15.07 | 539.09 | 22.21 | 39.82 |
| 62.5 | 16.99 | 538.55 | 21.54 | 38.36 |
| 100 | 21.98 | 537.6 | 20.11 | 35.3 |
