| نام تجاری: | ITI-LINK |
| شماره مدل: | ITI-CT6SF-06 |
| موق: | 1000 عدد |
| قیمت: | 50$-100$ |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 2000 عدد در روز |

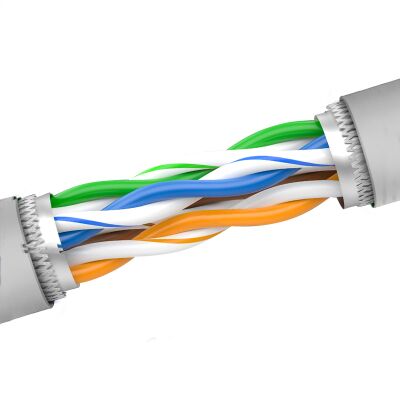

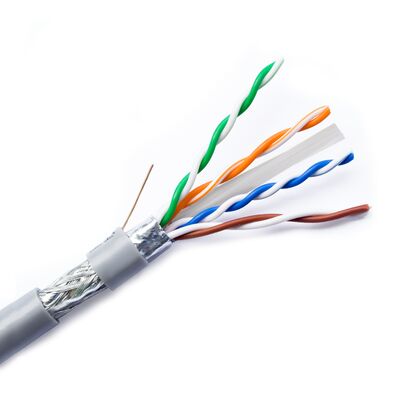

کابل CAT6 SFTP 500ft — کابل شبکه شیلددار، مس جامد 23AWG برای استفاده سازمانی و صنعتی
کابل CAT6 SFTP (500ft) مهندسی شده برای شبکههای سازمانی و صنعتی با عملکرد بالا. با داشتن هادیهای مس جامد 23AWG، شیلد SFTP (فویل + بافته شده) و روکش خاکستری LSZH، این کابل شبکه شیلددار عملکرد قابل اعتماد 10 گیگابیت بر ثانیه، ایمنی برتر در برابر EMI/RFI و رفتار ایمنتر در برابر آتش را ارائه میدهد—ایدهآل به عنوان کابل مرکز داده و کابل شبکه صنعتی برای استقرار بزرگ.
| توضیحات محصول: کابل CAT6 SFTP 500ft — کابل شبکه شیلددار، مس جامد 23AWG برای استفاده سازمانی و صنعتی | ||||||
| Rev.: A | شرح ECN: | |||||
| شرح آیتم ساخت | ویژگی الکتریکی | |||||
|
هادی |
مواد |
مس جامد برهنه (ازدیاد طول: 19-24%) |
مقاومت هادی در 20 درجه سانتیگراد | ≤ 9.5 Ω / 100m | ||
| OD | 23 AWG | عدم تعادل مقاومت در یک جفت | ≤ 2% | |||
|
عایق |
مواد |
HDPE |
مقاومت عایق در 20 درجه سانتیگراد پس از 2 دقیقه برقرسانی تحت ولتاژ DC بین 100 و 500 ولت |
>1500 MΩ / 100m |
||
| OD | 1.14 ±0.05 mm | ظرفیت متقابل | 5600 pF / 100m MAX | |||
| THK متوسط | 0.24 mm | عدم تعادل ظرفیت جفت به زمین در 800 هرتز یا 1 کیلوهرتز | ≤ 160 pF / 100m | |||
|
رنگ |
1p: سفید + 2 نوار آبی و آبی | امپدانس مشخصه در 100 مگاهرتز | 100 ± 15 Ω | |||
| 2p: سفید + 2 نوار نارنجی و نارنجی |
ولتاژ تست مقاومت دی الکتریک (cd/cd,cd/screen): 1.00KV DC یا 0.7 KV AC برای 1 دقیقه |
بدون شکست |
||||
| 3p: سفید + 2 نوار سبز و سبز | ویژگی مکانیکی | |||||
| 4p: سفید + 2 نوار قهوه ای و قهوه ای |
عایق |
ازدیاد طول قبل از پیری | ≥ 300% | |||
|
پیچ جفت |
Lay & Direction |
1p: S=19.0 mm (27%) | مقاومت کششی قبل از پیری | ≥12 MPa | ||
| 2p: S=23.5 mm (35%) | ازدیاد طول پس از پیری | ≥ 150 % | ||||
| 3p: S=21.5 mm (31%) | مقاومت کششی پس از پیری | ≥10.5 MPa | ||||
| 4p: S=27.0 mm (40%) |
ژاکت |
ازدیاد طول قبل از پیری | ≥ 150 % | |||
| OD | / | مقاومت کششی قبل از پیری | ≥ 13.5 MPa | |||
|
مونتاژ داخلی |
Lay | S=90 ± 5 mm | ازدیاد طول پس از پیری | ≥ 125 % | ||
| جهت | مطابق نقاشی | مقاومت کششی پس از پیری | ≥ 12.5 MPa | |||
| پرکننده | عضو متقاطع 5.0X5.0X0.5mmT | بسته بندی | ||||
| OD | / | NA | NA | |||
| پرکننده | Ripcord | 300D | ||||
| سیم تخلیه | مس قلع اندود |
|
||||
|
محافظ |
محافظ | محافظ | ||||
| ساخت و ساز | / | |||||
| مواد | پلی استر/آلومینیوم (PET/ALU) | |||||
| پوشش | ≥ 115% | |||||
|
ژاکت |
مواد | PVC, 50P, -20~75℃ | ||||
| سختی | 81± 3 | |||||
| OD | 7.2 ± 0.2 | |||||
| THK متوسط | 0.55 ~ 0.60 | |||||
|
رنگ |
آبی |
|||||
| رنگ علامت گذاری |
مطابق با مشتری الزامات |
|||||
| علامت گذاری |
مطابق با مشتری الزامات |
|||||
| ویژگی های انتقال | |||||||||
| CAT 6 ANSI/TIA-568.2-D; IEC 61156-6; YD/T1019-2013 | |||||||||
|
شماره |
فرکانس |
تضعیف (حداکثر) |
تاخیر انتشار (حداکثر) | کج شدن تاخیر انتشار (حداکثر) |
افت برگشتی (حداقل) |
NEXT (حداقل) |
PS NEXT (حداقل) |
EL-FEXT (حداقل) |
PS EL-FEXT (حداقل) |
| مگاهرتز | dB/100m | ns/100m | ns/100m | dB(on 100m) | dB(on 100m) | dB(on 100m) | dB(on 100m) | dB(on 100m) | |
| 1 | 4 | 3.78 | 552 | 45 | 23.01 | 66.27 | 63.27 | 55.96 | 52.96 |
| 2 | 8 | 5.32 | 546.73 | 45 | 24.52 | 61.75 | 58.75 | 49.94 | 46.94 |
| 3 | 10 | 5.95 | 545.38 | 45 | 25 | 60.3 | 57.3 | 48 | 45 |
| 4 | 16 | 7.55 | 543 | 45 | 25 | 57.24 | 54.24 | 43.92 | 40.92 |
| 5 | 20 | 8.47 | 542.05 | 45 | 25 | 55.78 | 52.78 | 41.98 | 38.98 |
| 6 | 25 | 9.51 | 541.2 | 45 | 24.32 | 54.33 | 51.33 | 40.04 | 37.04 |
| 7 | 31.25 | 10.67 | 540.44 | 45 | 23.64 | 52.88 | 49.88 | 38.1 | 35.1 |
| 8 | 50 | 13.66 | 539.09 | 45 | 22.21 | 49.82 | 46.82 | 34.02 | 31.02 |
| 9 | 62.5 | 15.38 | 538.55 | 45 | 21.54 | 48.36 | 45.36 | 32.08 | 29.08 |
| 10 | 100 | 19.8 | 537.6 | 45 | 20.11 | 45.3 | 42.3 | 28 | 25 |
| 11 | 125 | 22.36 | 537.22 | 45 | 19.43 | 43.85 | 40.85 | 26.06 | 23.06 |
| 12 | 200 | 28.98 | 536.55 | 45 | 18 | 40.78 | 37.78 | 21.98 | 18.98 |
| 13 | 250 | 32.85 | 536.28 | 45 | 17.32 | 39.33 | 36.33 | 20.04 | 17.04 |
| 14 | |||||||||
| 15 | |||||||||
| 16 | |||||||||
| 17 | |||||||||
| 18 | |||||||||
| Remarks: ＊ are the reference values. | |||||||||
| ویژگی های الکتریکی | ||
| مقاومت هادی در 20 درجه سانتیگراد | NF EN 50289-1-2 / IEC 60189-1 | ≤ 9.5 Ω / 100m |
| عدم تعادل مقاومت در یک جفت | NF EN 50289-1-2/ IEC 60708 | ≤ 2% |
|
مقاومت دی الکتریک ولتاژ تست (cd/cd): 1.00KV DC یا 0.7 KV AC برای 1 دقیقه ولتاژ تست (cd/screen): 1.00KV DC یا 0.7 KV AC برای 1 دقیقه |
NF EN 50289-1-3 / IEC 61196-1-105 |
بدون شکست |
| مقاومت عایق در 20 درجه سانتیگراد پس از 2 دقیقه برقرسانی تحت ولتاژ DC بین 100 و 500 ولت |
NF EN 50289-1-4 / IEC 60885-1 |
>1500 MΩ / 100m |
| ظرفیت متقابل | NF EN 50289-1-5 /IEC 60189-1 | 5600pF / 100m MAX |
| عدم تعادل ظرفیت جفت به زمین در 800 هرتز یا 1 کیلوهرتز | NF EN 50289-1-5 / IEC 60189-1 | ≤ 160 pF / 100m |
| امپدانس مشخصه در 100 مگاهرتز | NF EN 50289-1-11/ IEC 61156-1 | 100 ± 15 Ω |
| تست جرقه | UL444 | 2000 ± 250VOC |
